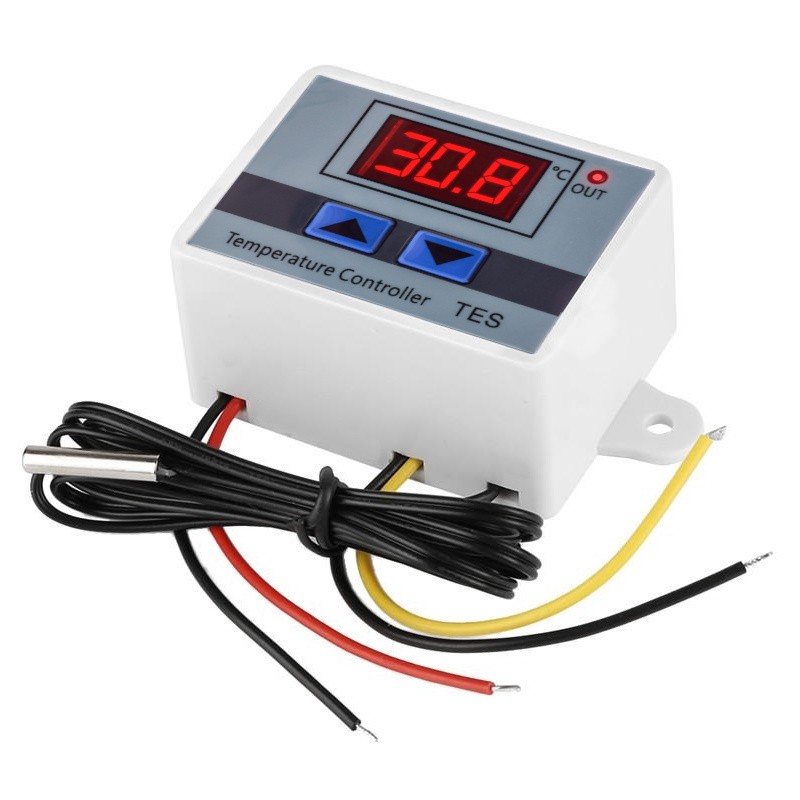

Termostat Elektroniczny Regulator Temperatury 230V Z SONDĄ TES230V

Termostat umożliwia sterowanie różnego rodzaju urządzeniami elektrycznymi takimi jak: pompy CO, pompy wody, pompy cyrkulacyjne, kompresory, wentylatory, grzałki i wiele innych.

Termostat po odłączeniu z prądu i kolejnym podłączeniu zapamiętuje ustawienia.

Zaletą termostatu  TES jest to, że posiada możliwość grzania LUB chłodzenia.

Grzanie -  przekaźnik zostaje załączony gdy temperatura jest mniejsza od zadanej o wartość histerezy. W momencie gdy temperatura osiąga wartość zadaną przekaźnik zostaje wyłączony.

Chłodzenie - przekaźnik zostaje załączony gdy temperatura wzrośnie powyżej ustawionej z uwzględnieniem histerezy. Wyłączenie przekaźnika nastąpi gdy temperatura spadnie do wartości zadanej.

W skład zestawu wchodzi:

Regulator temperatury,

Sonda ( czujnik temperatury),

Przewody do podłączenia,

Instrukcja obsługi.

Dane techniczne:

Zasilanie: 230V AC

Max obciążenie przekaźnika: 1500W,

Pobór prądu: 30mA,

Zakres pomiaru temp.: od -55°C do 110°C,

Zakres regulacji temp.: od -55°C do 110°C,

Dokładność pomiaru: 0,1°C,

Precyzja sterowania temperaturą: 0,1°C

Częstotliwość odświeżania: 0,5s,

Charakterystyka sondy:

Rodzaj Sondy: NTC10k (w wodoodpornej obudowie),

Długość Sondy z kablem: 1 metr,

Średnica sondy: 5 mm

Długość sondy, końcówka metalowa: 25 mm,

Wyświetlacz:

Rodzaj wyświetlacza: LED,

Kolor wyświetlacza: Czerwony,

Rozmiar wyświetlacza: 1,9 cali 3 cyfry,

Obudowa regulatora - termostatu:

Długość przewodów wyprowadzonych z regulatora: 8 - 10 cm,

Kolor obudowy: Biała,

Materiał z jakiego wykonana jest obudowa: Tworzywo sztuczne,

Wysoka jakość wykonania, obudowa odporna na uszkodzenia.

Wymiary urządzenia:

Wysokość: 44,5 mm

Szerokość: 60 mm

Głębokość: 31 mm

Rozstaw otworów od mocowań: 73 mm

Waga: 58 g

Otwory montażowe/ montaż natynkowy,

Dioda LED sygnalizująca pracę przekaźnika,

Wyświetlacz LED- 3 cyfry, czerwony,

„START” - strzałka w górę - ustawianie temp. załączania,

„STOP” - strzałka w dół - ustawianie temp. wyłączania,

Sonda,

Zasilanie 230V AC (przewód czerwony),

Neutralny (przewód czarny),

Obciążenie (przewód żółty).

USTAWIENIA, ZASADY DZIAŁANIA:

Ustawienie temperatury włączającej urządzenie podłączonego pod sterownik (start):

Należy przytrzymać przycisk ▲ przez 3 sekundy aby uruchomić tryb edycji temperatury - ekran powinien zacząć migać. Podczas trybu edycji możemy ustawić żądaną temperaturę za pomocą przycisków ▲ i ▼. Po ustawieniu temperatury nie dotykaj przycisków przez 3 sekundy aby ustawiona temperatura została zapamiętana.

Ustawienie temperatury wyłączającej urządzenie podłączonego pod sterownik (stop):

Należy przytrzymać przycisk ▼ przez 3 sekundy aby uruchomić tryb edycji temperatury - ekran powinien zacząć migać. Podczas trybu edycji możemy ustawić żądaną temperaturę za pomocą przycisków ▲ i ▼. Po ustawieniu temperatury nie dotykaj przycisków przez 3 sekundy aby ustawiona temperatura została zapamiętana.

Aby sprawdzić ustawioną temperaturę załączania (start) lub temperaturę docelową (stop) należy raz przycisnąć przycisk lub .

Temperatura załączania ▲START niższa niż temperatura wyłączania ▼STOP - TRYB OGRZEWANIA

Temperatura załączania ▲START wyższa niż temperatura wyłączania ▼STOP - TRYB CHŁODZENIA.
