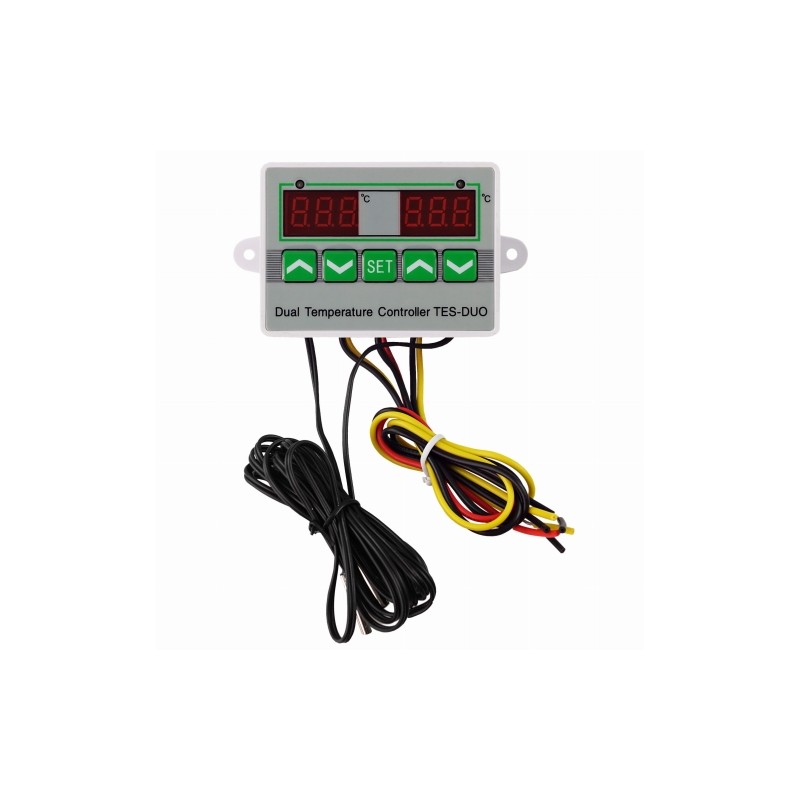

Termostat Elektroniczny Regulator Temperatury 12V AC Podwójny Sondy TES-DUO-12V

Termostat umożliwia sterowanie różnego rodzaju urządzeniami elektrycznymi takimi jak: pompy CO, pompy wody, popy cyrkulacyjne, kompresory, wentylatory, grzałki i wiele innych.

Moduł posiada możliwość grzania lub chłodzenia

Każdy z regulatorów pracuje niezależnie i może kontrolować inna temperaturę w dwóch głównych trybach:

Grzanie -  przekaźnik zostaje załączony gdy temperatura jest mniejsza od zadanej o wartość histerezy. W momencie gdy temperatura osiąga wartość zadaną przekaźnik zostaje wyłączony.

Chłodzenie - przekaźnik zostaje załączony gdy temperatura wzrośnie powyżej ustawionej z uwzględnieniem histerezy. Wyłączenie przekaźnika nastąpi gdy temperatura spadnie do wartości zadanej.

Sterownik  wyposażony jest w programowalny ALARM

W skład zestawu wchodzi:

Podwójny regulator temperatury,

Sondy 2szt (NTC10K czujnik temperatury),

Przewody do podłączenia,

Instrukcja obsługi.

Dane techniczne:

Wyświetlacze: 2x LED 3 cyfrowy,

Kolor wyświetlacza: czerwony,

Kolor LED sygnalizującej: zielony/czerwony (przekaźnik/alarm),

Zasilanie: 12V AC,

Pobór prądu: 30mA,

Pomiar temperatury: -50°C - +100°C,

Rozdzielczość pomiaru: 0,1°C (do 99,9°C),

Częstotliwość odświeżania temperatury: 0,5s,

Prąd styku/przekaźnika: 10A (120W),

Alarm: urządzenie posiada programowalny alarm przekroczenia dolnej lub górnej granicy temperatury. Sygnalizowany dźwiękiem (buzzerem) i migającą diodą,

Diody LED: sygnalizują o załączeniu przekaźnika i uruchomionym alarmie,

Wbudowana pamięć ustawień: gdy zaniknie zasilanie, nie trzeba na nowo programować urządzenia.

SONDY:

Rodzaj czujnika: Czujnik temperatury: NTC10k - wodoodporny,

Średnica sondy czujnika: 4 mm,

Długość sondy czujnika: 20 mm,

Długość przewodu z czujnikiem: 95 cm,

Długość pozostałych przewodów: 20 cm,

Temperatura pracy: 0°C - 50°C.

Wymiary urządzenia:

Wysokość: 55 mm

Rozstaw otworów mocujących: 88 mm,

Szerokość: 76 mm

Waga: 100 g.

Głębokość: 31 mm

SCHEMAT PODŁĄCZENIA:

WYŚWIETLACZ LED - Termostat 1

WYŚWIETLACZ LED - Termostat 2

DIODA LED sygnalizująca

OTWORY MONTAŻOWE

PRZYCISK GÓRA DÓŁ (start/stop) dla termostatu 2

PRZYCISK GÓRA DÓŁ (start/stop) dla termostatu 1

PPRZYCISK FUNKCYJNY set

A - SONDA 1

A1- SONDA 2

B - ODBIORNIK 1

B1 - ODBIORNIK 2

C - ZASILANIE ODBIORIKA 1

C1 - ZASILANIE ODBIORNIKA 2

D - ZASILANIE TERMOSTATU: 12V AC

USTAWIENIA, ZASADY REGULACJI TERMOSTATU:

Termostat 2 (przyciski "góra" i "dół" pod prawym wyświetlaczem) programuje się tak samo, jak termostat 1 (przyciski "góra" i "dół" pod lewym wyświetlaczem).

Ustawianie temperatury termostatu 1:

Naciśnij SET jeden raz, a następnie za pomocą przycisków "góra" i "dół" ustaw temperaturę (przytrzymanie przycisku przyspiesza zmianę temperatury).

Ustawianie temperatury termostatu 2:

Naciśnij SET dwa razy, a następnie za pomocą przycisków "góra" i "dół" ustaw temperaturę (przytrzymanie przycisku przyspiesza zmianę temperatury).

MENU termostatu 1:

Naciśnij SET jeden raz, a następnie przytrzymaj SET przez 2 sekundy aby wejść do MENU termostatu 1.

MENU termostatu 2:

Naciśnij SET dwa razy, a następnie przytrzymaj SET przez 2 sekundy aby wejść do MENU termostatu 2.

Używając przycisków "góra" i "dół", wybierz jedną z kilku funkcji dostępnych w MENU.

Zawartość MENU:

HC - „H”- Grzanie, "C"- Chłodzenie,

D - histereza (różnica °C między ustawioną temperaturą a temperaturą załączenia regulatora, 1-30°C),

LS - alarm niskiej temperatury (od -50°C do +109°C). Alarm sygnalizowany: dźwiękiem oraz migającą czerwoną LED i wyświetlaczem "-L-".

HS - alarm wysokiej temperatury (od -49°C do +110°C). Alarm sygnalizowany: dźwiękiem oraz migającą czerwoną LED i wyświetlaczem "-H-",

CA - korekta (kalibracja) wskazań temperatury (od - 10°C do 10°C),

PT - opóźnienie załączenia przekaźnika (0-10min).
