2-Kierunkowy Licznik Miernik Zużycia Energii Elektrycznej Shelly PRO 3EM-120A

Shelly PRO 3EM 2-kierunkowy licznik energii elektrycznej WIFI / LAN

Następna generacja trójfazowych liczników energii do montażu na szynie DIN

Shelly Pro 3EM to trójfazowy licznik energii montowany na szynie DIN. Wzbogacony o elastyczność oprogramowania układowego drugiej generacji i łączność LAN, zapewnia profesjonalnym integratorom dodatkowe opcje dla rozwiązań dla klientów końcowych. Shelly Pro 3EM raportuje w czasie rzeczywistym skumulowaną energię, jak również chwilowe napięcie, prąd i współczynnik mocy dla każdej fazy.

Pomiar w 4 kwadrantach z wieloma typami połączeń

Klasa dokładności B (IEC 62053-21) energia czynna

Gotowy na fotowoltaikę

Wykrywanie błędów kolejności faz* (opcja)

Impuls optyczny wskazujący zużycie energii

Dokładność pomiaru do 1%

Przechowuje dane w pamięci nieulotnej, które można odzyskać przez okres do 60 dni w odstępach 1-minutowych

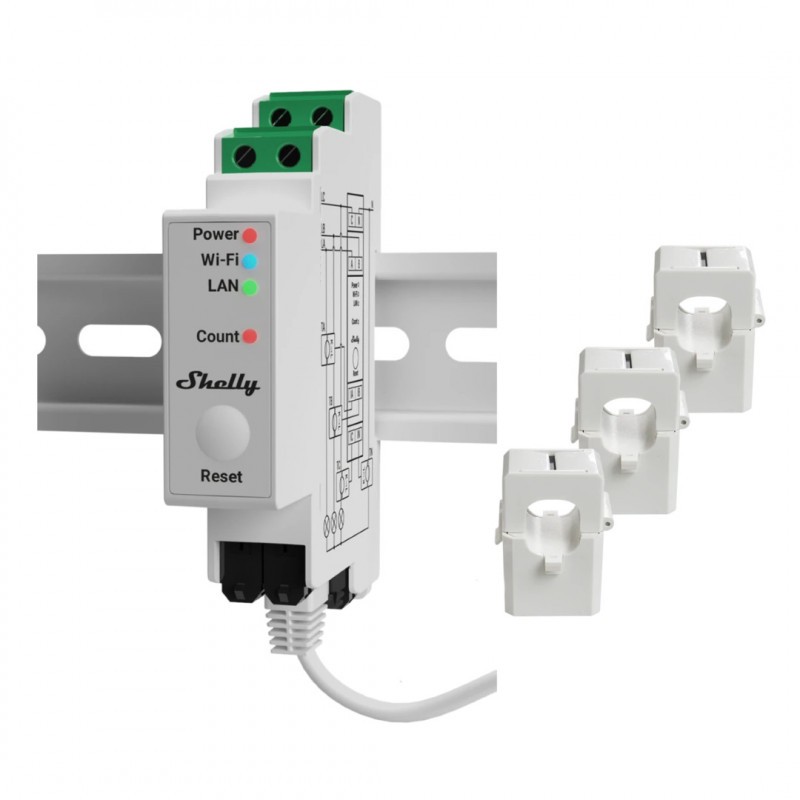

Opakowanie zawiera 3 sztuki przekładników prądowych 120A

Trójfazowy licznik energii nowej generacji

Shelly Pro 3EM to obsługiwany przez Wi-Fi 3-fazowy licznik energii montowany na szynie DIN z łącznością Wi-Fi, Bluetooth i LAN. Dzięki dokładności pomiaru energii czynnej wynoszącej 1%, Shelly Pro 3EM może być używany do indywidualnego monitorowania zużycia dowolnego sprzętu gospodarstwa domowego, obwodów elektrycznych i sprzętu biurowego. Zawiera 60 dni historycznych danych na urządzeniu z 1-minutową rozdzielczością dla każdej fazy. Dodatkowo jego funkcjonalność skryptowa pozwala na realizację złożonych scen i zapewnia szersze możliwości monitoringu.

CECHY

Bezpieczeństwo na poziomie przemysłowym

Shelly Pro 3EM obsługuje mTLS dla MQTT, HTTP i bezpiecznych wychodzących WebSockets. Jego zabezpieczenia klasy przemysłowej umożliwiają bezpośrednie połączenia z infrastrukturą chmury, zmniejszając koszty wdrażania złożonych sieci i VPN.

PRZYKŁADOWE ZASTOSOWANIE

Dwukierunkowe monitorowanie zużycia energii

Monitoruj swój dom, biuro lub fabrykę i unikaj dodatkowych wydatków lub spadków napięcia, które mogą uszkodzić twoje urządzenia. Shelly Pro 3EM może obliczyć dwukierunkowe zużycie: wyprodukowaną i zużytą energię dla każdej z trzech faz. Urządzenie można skonfigurować do pomiaru trzech oddzielnych obwodów jednofazowej instalacji elektrycznej. Zobacz jakość swojej sieci elektrycznej pod względem mocy czynnej, mocy biernej, napięcia i współczynnika mocy.

PRZYKŁADOWE ZASTOSOWANIE

Kontrola lokalna

Dzięki funkcjom skryptowym i webhookom Shelly Pro 3EM możesz teraz łatwo kontrolować inne urządzenia Shelly lub Wi-Fi w swojej sieci lokalnej. Skorzystaj z tych możliwości, aby ustawić dokładne parametry ogrzewania, chłodzenia lub ładowania pojazdów elektrycznych w oparciu o produkcję fotowoltaiczną i sprawić, by Twoje urządzenia automatycznie zmniejszały zużycie energii. Wszystko to działa bez użycia chmury.

PRZYKŁADOWE ZASTOSOWANIE

Monitorowanie i sterowanie panelami słonecznymi

Śledź, ile energii generują Twoje panele słoneczne lub turbiny wiatrowe i oszczędzaj bez wysiłku. Shelly Pro 3EM dostarcza w czasie rzeczywistym informacje o wydajności systemu energii słonecznej i wiatrowej, a także dane historyczne o tym, ile energii było generowane i zużywane w każdej minucie przez ostatnie 60 dni. Pomaga to kontrolować przepływ energii, maksymalnie wykorzystując panele słoneczne i turbiny wiatrowe. Aby pójść o krok dalej, podłącz Shelly Pro 3EM do innych urządzeń Shelly i utwórz sceny wyzwalające pożądane działania, takie jak wyłączenie urządzeń lub włączenie alarmu.

Pełna kompatybilność

Urządzenia Shelly są kompatybilne z Alexa, Google Home, Androidem i iOS . Razem z asystentem głosowym możesz sterować urządzeniami Shelly tylko swoim głosem!

Parametry techniczne

ŁĄCZNOŚĆ

Wi-Fi 802.11 b/g/n 2.4GHz typowe połączenie sieci bezprzewodowej

Ethernet połączenie kablowe do sieci LAN

Bluetooth (w celu przyłączenia urządzenia do aplikacji)

FIZYCZNE

PrzekładnikI prądowe: 3 x CT120 (dostarczane wraz z urządzeniem)

Rozmiar (wys. x szer. x gł.): 94x19x69 ± 0,5 mm

Waga: 62 ± 1 g / 2,19 ± 0,05 uncji

Montaż: szyna DIN

Maksymalny moment obrotowy zacisków śrubowych: 0,4 Nm / 4,43 lb

Przekrój przewodu: od 0,5 do 2,5 mm² / od 20 do 14 AWG (drut, wielożyłowe i z końcówkami typu bootlace)

Długość odizolowanego przewodu: od 6 do 7 mm / od 0,24 do 0,28 cala

Materiał obudowy: tworzywo sztuczne

ŚRODOWISKOWE

Temperatura otoczenia: -20°C do 40°C

Wilgotność: od 30% do 70% wilgotności względnej

Maks. wysokość: 2000 m

ELEKTRYCZNE

Napięcie zasilania AC:110 - 240 V, 50/60 Hz

Napięcie zasilania DC: nie dotyczy

Pobór mocy: < 3 W

CZUJNIKI, MIERNIKI

Czujnik temperatury: tak

Woltomierze (RMS dla każdej fazy): 100 - 260 V

Dokładność woltomierzy: ±1%

Amperomierze (RMS przez CT dla każdej fazy i przewodu neutralnego): 0 - 120 A

Dokładność amperomierzy: ±1 % (2 - 120 A), ±2 % (1 - 2 A), ±5 % (0 - 1 A)

Przechowywanie danych pomiarowych: Co najmniej 60 dni rozdzielczości danych 1 min

Eksport danych: CSV dla zarejestrowanych wartości PQ, eksport w formacie JSON przez RPC

Mierniki mocy i energii:

Moc czynna i pozorna;

Energia czynna i pozorna;

Współczynnik mocy;

Podstawowa energia czynna i podstawowa energia bierna

NADAJNIKI BEZPRZEWODOWE

Protokół Wi-Fi: 802.11 b/g/n

Zasięg Wi-Fi: Do 30 m / 100 stóp w pomieszczeniach i 50 m / 160 stóp na zewnątrz (w zależności od lokalnych warunków)

Protokół Bluetooth: 4.2

Procesor: ESP32-D0WDQ6

Flash: 16 MB

DODATKOWE MOŻLIWOŚCI OPROGRAMOWANIA UKŁADOWEGO

Webhooki (akcje adresów URL): 20 z 5 adresami URL na webhook

Skrypty: mJS

MQTT: Tak

CoAP: Nie

Instrukcja Obsługi dostępna pod linkiem : Instrukcja obsługi lub na samym dole aukcji.
