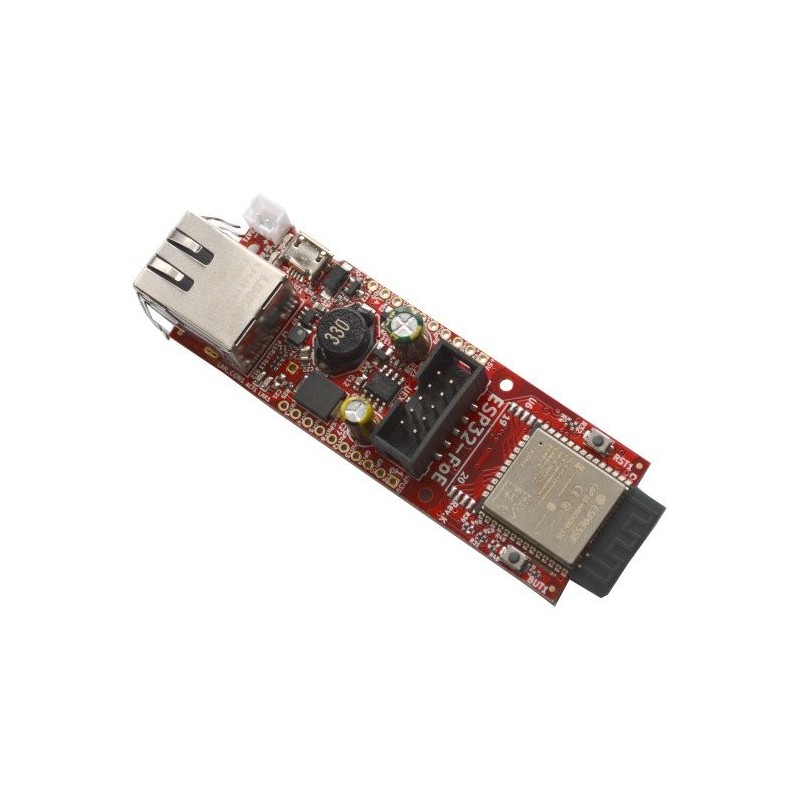

ESP32-POE-16MB IOT 100MB ETHERNET USB WIFI BLE

ESP32-PoE to płyta rozwojowa oparta na ESP32 z funkcjami WiFi/BLE/Ethernet oraz Power-Over-Ethernet. To idealny dodatek do każdego projektu wymagającego łączności.

PoE jest obecnie obsługiwane przez chip TPS2375PW, który jest zgodny z IEEE 802.3, w tym ze standardem wstecznym (legacy) PoE. Zasilanie PoE wymaga co najmniej 37V DC do prawidłowego działania. Płyta pobiera zasilanie z kabla Ethernet i może być rozbudowywana o sensory i inne urządzenia. Idealne rozwiązanie dla projektów Internetu Rzeczy (IoT).

Ważna uwaga: ESP32-POE nie ma izolacji galwanicznej od zasilania Ethernetowego, gdy programujesz płytę za pomocą złącza micro USB, kabel Ethernet powinien być odłączony (jeśli masz zasilanie przez kabel Ethernet)! Rozważ użycie Olimex USB-ISO, aby chronić swój komputer i płytę przed przypadkowym zwarciem (nie używaj zewnętrznego zasilania dla USB-ISO!). Alternatywnie rozważ użycie płyty Olimex ESP32-PoE-ISO, która jest izolowana.

ESP32-POE-EA posiada moduł ESP32-WROOM-32UE z złączem U.FL i zewnętrzną anteną.

ESP32-POE-IND i ESP32-POE-EA-IND używają komponentów klasy przemysłowej odpowiednich do pracy w temperaturach -40+85°C.

ESP32-POE-WROVER jest wyposażony w ESP32-WROVER-E z 4MB pamięci Flash i 8MB PSRAM, natomiast ESP32-POE-WROVER-EA używa ESP32-WROVER-IE - należy zauważyć, że moduł WROVER wymaga dwóch dodatkowych pinów do PSRAM - mogą być wymagane pewne zmiany w oprogramowaniu związane z Ethernetem i I2C.

GLŁUWNE CECHY:

• ESP32-WROOM-32E (ESP32-WROOM-32UE lub ESP32-WROVER-E/IE w zależności od wariantu) moduł WIFI/BLE
• Interfejs Ethernet 100Mb ze wsparciem dla IEEE 802.3 PoE
• Ładowarka do baterii LiPo
• Złącze baterii LiPo
• Złącze UEXT
• Przycisk użytkownika
• Przycisk reset
• Złącze Micro USB z programatorem do programowania ESP32
• Karta MicroSD
• Dwa złącza rozszerzeń, rozstawione w krokach co 0,1 cala
• Wymiary PCB: (80 x 28)mm ~ (3 x 1) cala

DOKUMENTY:

• Instrukcja obsługi ESP32-POE
• Najnowszy schemat ESP32-POE w formacie PDF
• Mapa GPIO ESP32-POE
• Europejska Deklaracja Zgodności ESP32-POE
• Deklaracja Zgodności UKCA ESP32-POE

HARDWARE:

• ESP32-POE CAD files on GitHub

SOFTWARE:

Demo software

• Simple Ethernet demo for ESP-IDF
• Works with default Arduino for ESP32 if you have troubles refer to this document
• Simple Ethernet and SD card demo for Arduino
• WIFI webserver and UEXT demo for Arduino
• LCD demo with MOD-LCD2.8RTP
• More Arduino examples at our GitHub pages

USB drivers:

• USB driver for Windows
• High-speed USB driver for Linux
• USB driver for Linux (for old kernels; pre-3.14.x)
• USB driver for Mac
• USB driver for Android
