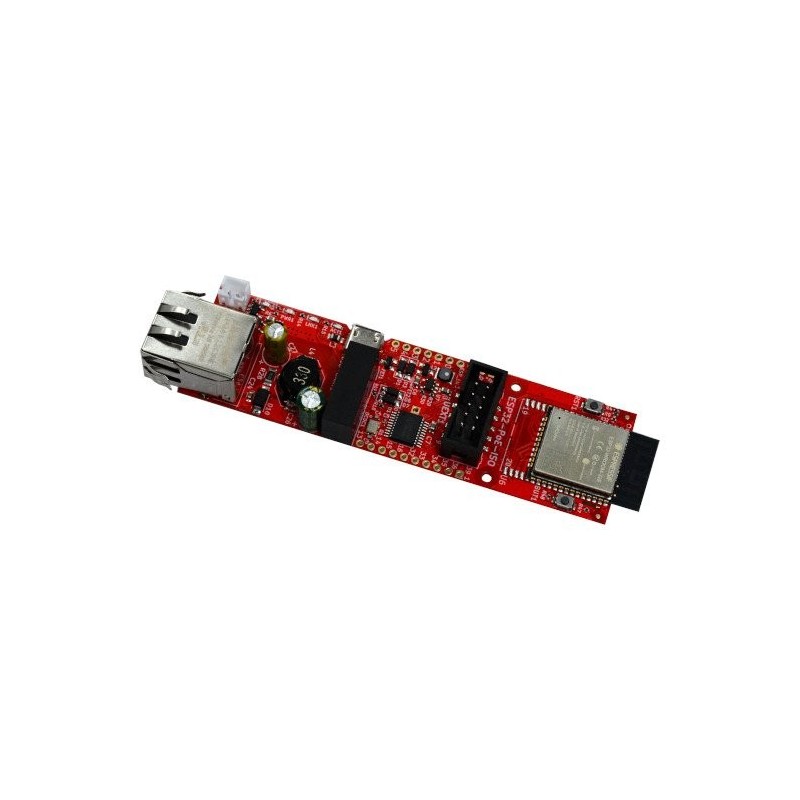

ESP32-POE-ISO IOT 100MB ETHERNET USB WIFI BLE

ESP32-PoE-ISO to płyta rozwojowa oparta na ESP32 z funkcjami WiFi/BLE/Ethernet oraz Power-Over-Ethernet. ESP32-POE-ISO posiada 3000VDC izolację galwaniczną od zasilania Ethernetowego. To idealny dodatek do każdego projektu wymagającego łączności.

PoE jest obsługiwane przez chip TPS2375PW, który jest zgodny z IEEE 802.3, w tym ze standardem wstecznym (legacy) PoE. Zasilanie PoE wymaga co najmniej 37V DC do prawidłowego działania. Płyta pobiera zasilanie z kabla Ethernet i może być rozbudowywana o sensory i inne urządzenia. Idealne rozwiązanie dla projektów Internetu Rzeczy (IoT).

ESP32-POE-ISO-EA posiada moduł ESP32-WROOM-32UE z złączem U.FL i zewnętrzną anteną, co umożliwia montaż w metalowej obudowie. Wszystkie warianty "-EA" mają antenę w zestawie!

ESP32-POE-ISO i ESP32-POE-ISO-EA działają w zakresie temperatur komercyjnych 0-70°C.

ESP32-POE-ISO-IND i ESP32-POE-ISO-EA-IND są funkcjonalnie identyczne, ale używają komponentów przystosowanych do pracy w temperaturach przemysłowych -40+85°C.

ESP32-POE-ISO-16MB i ESP32-POE-ISO-EA-16MB są wyposażone w moduł ESP32-WROOM z 16MB pamięci Flash.

ESP32-POE-ISO-WROVER jest wyposażony w ESP32-WROVER-E z 4MB pamięci Flash i 8MB PSRAM, natomiast ESP32-POE-WROVER-EA używa ESP32-WROVER-IE (również z 4MB pamięci Flash i 8MB PSRAM). Należy zauważyć, że moduł WROVER wymaga dwóch dodatkowych pinów do PSRAM - mogą być wymagane pewne zmiany w oprogramowaniu związane z Ethernetem i I2C.

GLŁUWNE CECHY:

• ESP32-WROOM-32 - moduł WiFi i Bluetooth (ESP32-WROOM-32UE w wariantach z anteną)
• Wysoka niezawodność w warunkach przemysłowych - dostępne w zakresie temperatur -40+85°C (-IND)
• Certyfikacja CE-RED i LVD
• Oryginalny projekt firmy OLIMEX Ltd
• Niskie zużycie energii - 200uA w trybie głębokiego uśpienia
• Interfejs Ethernet 100Mb ze wsparciem dla IEEE 802.3 PoE
• 3000VDC izolacji galwanicznej między częścią PoE Ethernet a obwodem zasilania płyty
• Złącze Micro USB do programowania ESP32
• Karta MicroSD działająca w trybie 1-bitowym (3 dodatkowe GPIO)
• Ładowarka do baterii LiPo ze złączem baterii LiPo
• Pin monitorujący poziom baterii na ADC
• Pin wykrywający zewnętrzne zasilanie na ADC
• DC-DC 2W 5V/400mA
• Złącze UEXT
• Przycisk użytkownika
• Przycisk reset
• Dwa złącza rozszerzeń, rozstawione w krokach co 0,1 cala
• Wymiary PCB: (98 x 28)mm ~ (3,8 x 1) cala
