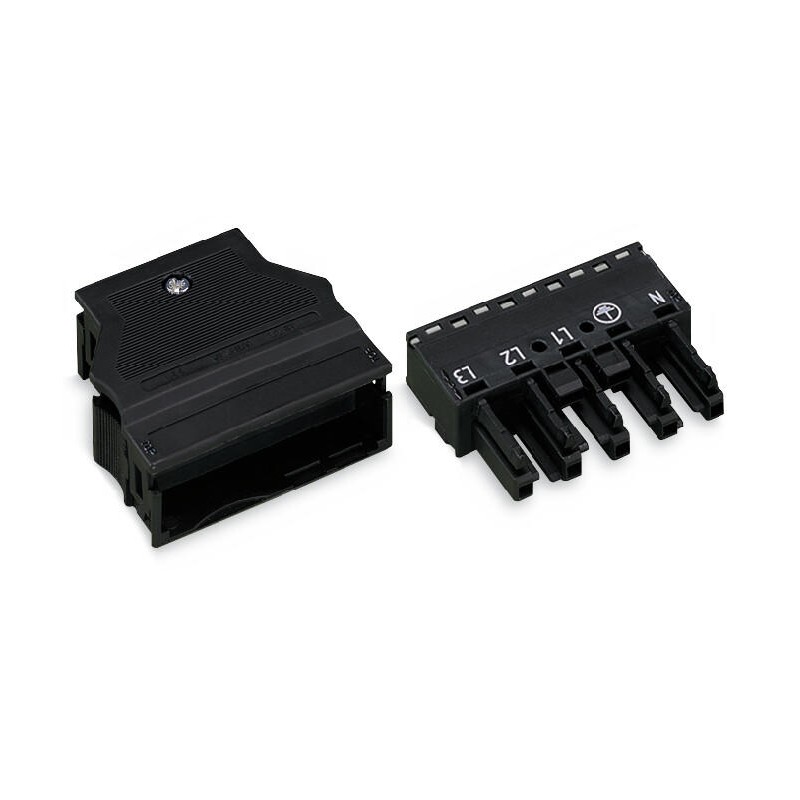

Złączka Wtyk WINSTA MIDI 770-105 WAGO

Wtyk męski, gniazdo żeńskie dostępne na innych naszych aukcjach

Zestaw: gniazdo 770-205 i obudowa odciążająca przewody 770-505

Ochrona przed błędnym podłączeniem, bez konieczności serwisowania

Technika zacisku sprężynowego Push-in CAGE CLAMP® umożliwiająca montaż wtykowy przewodów jednodrutowych bez użycia narzędzi

2 zaciski na biegun dające możliwość powielania potencjału lub mostkowania

Możliwość dodatkowego indywidualnego kodowania

Wskazówka dot. rezystancji przejścia: ok. 1 mΩ rezystancja przejścia ok. 0,25 mΩ dla połączenia wtyk/gniazdo

Parametry znamionowe wg IEC/EN 60664-1

Napięcie znamionowe (III/3): 400 V

Znamionowe napięcie udarowe (III/3): 6 kV

Prąd znamionowy: 25 A

Legenda parametrów znamionowych: (III/3) ≙ kategoria przepięć III/stopień zanieczyszczenia 3

Parametry znamionowe wg UL 1977

Hinweis für den amerikanischen Markt: Informacja dotycząca zastosowania na rynku amerykańskim (USR): niektóre warianty mogą być w szczególnych przypadkach wykorzystywane do rozłączania obwodów, zgodnie z certyfikatem UL, przy prądach poniżej 16 A i napięciach do 600 V. W celu uzyskania szczegółowych informacji należy skontaktować się z lokalnym działem sprzedaży.

Napięcie znamionowe UL 1977: 600 V

Prąd znamionowy UL 1977: 23 A

Parametry zacisków

Technika podłączania przewodu: Push-in CAGE CLAMP®

Sposób otwierania zacisku: przyrząd montażowy Push-in

Przekrój znamionowy: 4 mm²

Przewód jednodrutowy: 0,5 … 4 mm² / 20 … 12 AWG

Przewód jednodrutowy Montaż wtykowy bez narzędzi: 1,5 … 4 mm² / 16 … 12 AWG

Przewód wielodrutowy: 0,5 … 2,5 mm² / 20 … 14 AWG

Przewód linkowy: 0,5 … 4 mm² / 20 … 12 AWG

Przewód linkowy Z tulejką z kołnierzem z tworzywa sztucznego: 0,25 … 1,5 mm² / 20 … 16 AWG

Przewód linkowy Z tulejką bez kołnierza z tworzywa sztucznego: 0,25 … 2,5 mm² / 20 … 14 AWG

Przewód linkowy z tulejką Montaż wtykowy bez narzędzi: 1,5 mm² / 16 AWG

Długość odizolowania przewodu: 9 mm / 0.35 cal

Liczba biegunów: 5

Łączna liczba zacisków: 10

Łączna liczba potencjałów: 5

Średnica podłączanego przewodu płaszczowego: 9 … 13 mm

Kierunek podejścia przewodem do kierunku wtykania: 0 °

Długość odizolowania płaszcza: 55 mm

Wymiary

Raster: 10 mm / 0.394 inch

Szerokość: 54,6 mm / 2.15 inch

Wysokość: 17 mm / 0.669 inch

Głębokość: 75,9 mm / 2.988 inch

Dane mechaniczne

Zastosowanie: Ogólne zastosowania sieciowe

Kodowanie: A

Nadruk: N ⏚ L1 L2 L3

Oznaczenie potencjałów: N ⏚ L1 L2 L3

Siła wtykania wielowtyku: ok. 20 … 70 N (zależnie od liczby biegunów)
