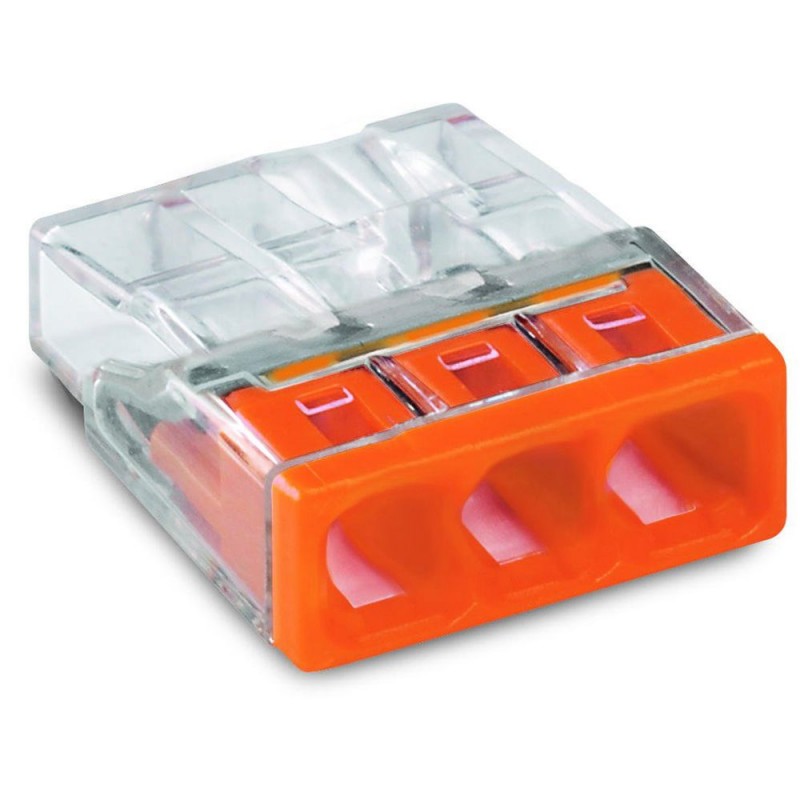

Złączka Szybkozłączka Instalacyjna COMPACT 2.5mm x 3 Na Drut 2273-203 WAGO

Pierwsze 2 zdjęcia przedstawiają wygląd przedmiotu, pozostałe są do podglądu, przedstawiają możliwości zastosowania i wygląd innych złączek WAGO.

Korzyści:

Komfortowe podłączanie przewodów dzięki kompaktowej budowie

Montaż wtykowy maks. 8 przewodów jednodrutowych

Zakres przekroju przewodów: 0,5 ... 2,5 mm²

Możliwość dowolnego łączenia przewodów o różnych przekrojach

Montaż jednodrutowych przewodów miedzianych przy pomocy zacisku PUSH WIRE®

Parametry elektryczne

Parametry znamionowe wg IEC/EN

parametry znamionowe wg: IEC/EN 60998

napięcie znamionowe (II/2): 450V

znamionowe napięcie udarowe (II/2): 4kV

prąd znamionowy: 24A

legenda parametrów znamionowych: (II/2) ≙ kategoria przepięć II/stopień zanieczyszczenia 2

Parametry znamionowe wg UL 1059

parametry wg: UL 486C

napięcie znamionowe UL: 600V

prąd znamionowy UL: 20A

Parametry zacisków

łączna liczba zacisków: 3

łączna liczba potencjałów: 1

Typ połączenia 1

technika podłączania przewodu: PUSH WIRE®

sposób otwierania zacisku: Push-in

materiał podłączanego przewodu: Miedź, Aluminium

przewód jednodrutowy: 0,5 … 2,5 mm² / 20 … 16 AWG

długość odizolowania przewodu: 11 mm / 0.43 in

kierunek oprzewodowania: Oprzewodowanie z boku

Wymiary

szerokość: 14 mm / 0.551 in

wysokość: 5,8 mm / 0.228 in

głębokość: 16,7 mm / 0.657 in

Dane materiałowe

kolor: transparentny

kolor pokrywy: Kolor pomarańczowy

klasa palności wg UL 94: V2

obciążenie ogniowe: 0,019MJ

masa: 1g
