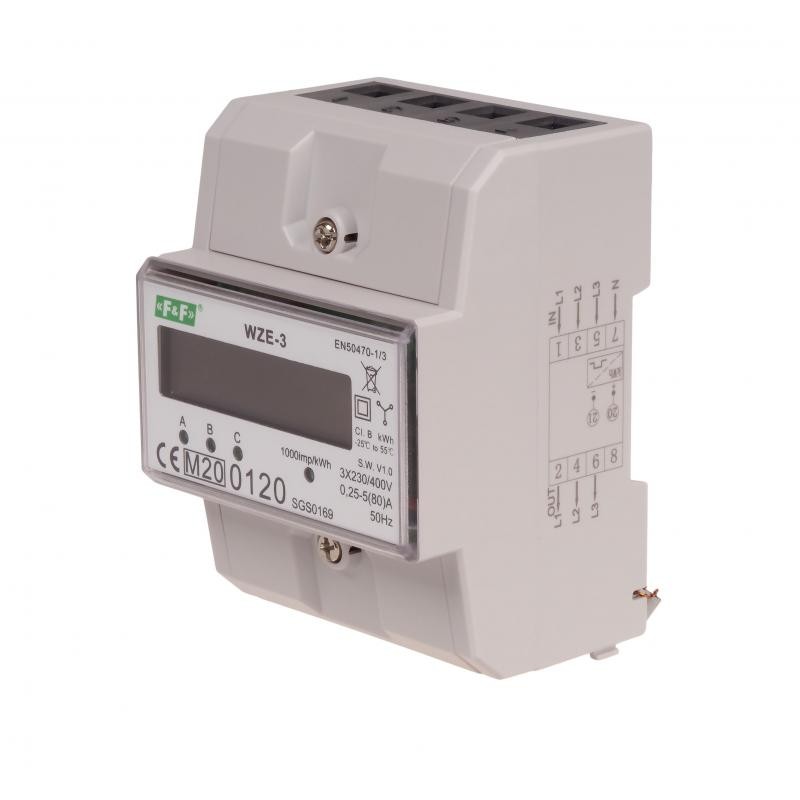

LICZNIK ENERGII NA SZYNĘ 3 FAZOWY 3 MODUŁOWY LCD 3x5(80)A F&F
LICZNIK ENERGII NA SZYNĘ 3 FAZOWY 3 MODUŁOWY LCD 3x5(80)A F&F
Opis produktu
Trójfazowy. Prąd 80 A.
WZE-3 jest statycznym (elektronicznym) wzorcowanym licznikiem energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim.
Licznik posiada certyfikat zgodności z MID.
Działanie
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej diody LED (L1, L2, L3). Suma impulsów z trzech faz sygnalizowana miganiem diody LED (800imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD.
Cyfry po przecinku oznaczają części setne (.01 KWh =10Wh).
Zgodność
Certyfikat MID 2014/32/EU nr 0120/SGS0169
Uwaga!
Licznik posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.
Licznik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.
Typ: trójfazowy
Protokół komunikacyjny: brak
Zgodność: Dyrektywa MID 2014/32/EU
Napięcie odniesienia: 3×230/400 V+N
Prąd bazowy: 0,25÷5 A
Prąd maksymalny: 80 A
Minimalny prąd mierzony: 0,04 A
Pobór własny licznika: 10 VA; 2 W
Zakres wskazań liczydła: 0÷99999,99 kWh
Stała licznika: (1 Wh/imp) 1000 imp/kWh
Sygnalizacja sczytywania: LED czerwona
Wyjście impulsowe SO+ SO-: otwarty kolektor
Napięcie podłączenia SO+ SO-: maks. 27 V DC
Prąd podłączenia SO+ SO-: maks. 27 mA
Czas impulsu SO+ SO-: 35 ms
Klasa dokładności: B
Sygnalizacja poboru prądu: 3×LED czerwona
Przyłącze: zaciski śrubowe 16 mm²
Temperatura pracy: -20÷50°C
Wymiary: 4,5 modułu (75 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20
