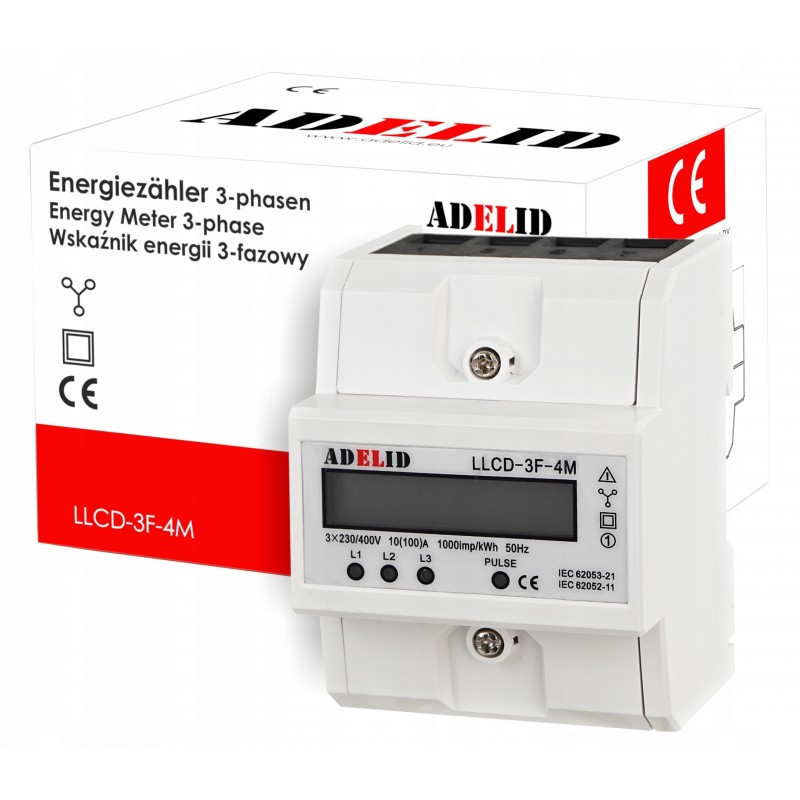

Licznik Podlicznik Energii Trzyfazowy DIN LLCD-3F-4M

Podlicznik 3 fazowy energii elektrycznej 3 fazowy 10(100)A LCD

Miernik poboru energii elektrycznej NA SZYNĘ DIN, 3-fazowy.

Najważniejszymi cechami produktu są:

szeroki zakres pomiaru ,

wysoka dokładność, niezawodność,

odporność na przeciążenia.

Pobór energii jest bardzo niski. Trzy diody pokazują obecność każdej z faz.

Pomiar energii możliwy w długim okresie czasu, bez konieczności kalibracji.

Posiada wewnętrzne podłączenie dla pomiaru prądu i napięcia.

Zasady pracy: Napięcie i natężenie prądu są próbkowane z odpowiednich obwodów i przekształcane w sygnał, który jest podawany do układu scalonego. Licznik posiada wyjście impulsowe do testowania, z szerokością impulsu: 80+20 ms.

Aby zabezpieczyć miernik przed działaniem zewnętrznych czynników atmosferycznych, należy zamontować go w skrzynce.

Dzięki wyposażeniu licznika w dodatkowe wyjście impulsowe, istnieje możliwość podłączenia urządzenia zliczającego.

Po zaniknięciu napięcia podlicznik zapamiętuje odczyt.

Dane Techniczne

Prąd max: 100 A,

Prąd bazowy: 10 A,

Napięcie: 3x120/208V, 3x220/380V, 3x230/400V,

Częstotliwość: 50/60Hz,

Pobór mocy: <2W/10VA,

Normalny zakres napięcia: 90%Un~110%Un,

Graniczny zakres napięcia: 70%Un~120%Un

Stopień ochrony: IP20,

Klasa dokładności: 1,

Częstotliwość impulsów: 1000imp/kWh,

Wyświetlacz: LCD 6+1= 999999,9kWh,

Sygnalizacja zasilania: 3xLED czerwona, żółta, zielona,

Sygnalizacja impulsu: LED czerwona,

użytkowania:  -25°C / +55°C,

Wilgotność: <75%,

Maksymalny przekrój przewodów: 35 mm,

Montaż: szyna DIN 35 mm,

Instalacja: na wysokości około 1,8 m.

Brak przycisku do resetowania licznika.
