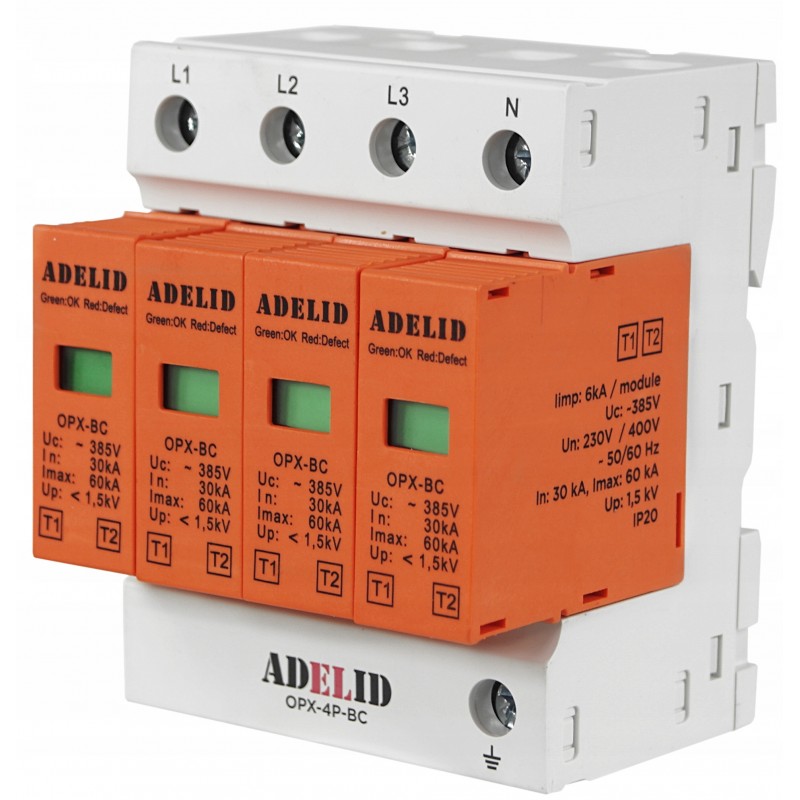

Ogranicznik Ochronnik Przepięć 3-Faz B+C T1 T2 4P OPX_4P_B+C
Ogranicznik Ochronnik Przepięć 3-Faz B+C T1 T2 4P OPX_4P_B+C
Ochronnik Ogranicznik przeciwprzepięciowy 4-polowy, 3-fazowy, klasa B+C, 30-60 kA, do montażu na szynę TH35.
Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego.
Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.
Ograniczniki typu „1+2” (dawnej klasy B+C) zapewniają ochronę przed przepięciami atmosferycznymi, spowodowanymi uderzeniem pioruna w obiekty znajdujące się w sąsiedztwie linii napowietrznych lub bezpośrednio w linię nn, w dużej odległości od miejsca zainstalowania ograniczników. Ponadto tego typu ograniczniki stanowią zabezpieczanie przed przepięciami łączeniowymi. Ograniczniki przepięć typu „1+2” instaluje się przed licznikiem, chroniąc tym samym układ pomiarowy.
Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego. Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.
Warunki montażu i pracy:
Wilgotność względna powietrza nie przekracza 95%,
Nachylenie płaszczyzny pionowej ogranicznika nie powinna być większa niż 5°.
Nie należy montować urządzenia w miejscu podatnym na wstrząsy i wibracje.
Radzimy poddawać ograniczniki okresowej kontroli – co dwa lata ich użytkowania lub po każdym bezpośrednim wyładowaniu atmosferycznym.
Ograniczniki przepięć wykorzystują połączenie przewodów miedzianych 6,0 ~ 25 mm 2;
Instalacja na szynę TH35.
Ochronniki przepięć wyposażone są w wizualny wskaźnik działania:
zielony – ochrona,
czerwony – brak ochrony.
Dane techniczne:
Klasa ochrony: B+C (I+II),
Ilość pól: 4,
Prąd próbny In: 30kA,
Prąd MAX Imax: 60kA,
Iimp: 6kA,
Uc: 385V,
Up: <1,5kV,
Temperatura pracy: -40°C - +80°C,
Czas reakcji: <25 ns,
Wilgotność pracy: 30% - 90%,
Dobezpieczenie: 125A,
Obciążalność styków sygnałowych: 36V AC , 1A.
Certyfikat CE, EN-61643-11
Opis
- Rodzaj
- Ogranicznik przepięć
- Stan
- Nowy
- Marka
- Adelid
- Kod producenta
- OPX_4P_B+C
- SKU
- 112488809
