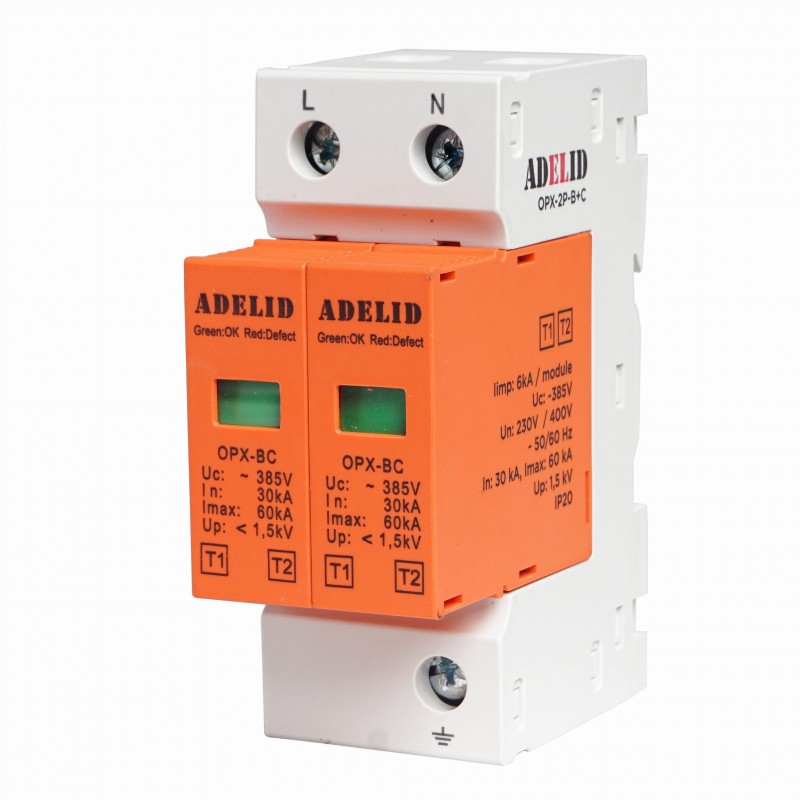

Ogranicznik Ochronnik Przepięć T1 T2 2P AC ADELID OPX-2P-B+C

Ochronnik przeciwprzepięciowy 2-polowy, klasa B+C, 30-60 kA, do montażu na szynę TH35.

Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego.

Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

Ograniczniki typu „1+2” (dawnej klasy B+C) zapewniają ochronę przed przepięciami atmosferycznymi, spowodowanymi uderzeniem pioruna w obiekty znajdujące się w sąsiedztwie linii napowietrznych lub bezpośrednio w linię nn, w dużej odległości od miejsca zainstalowania ograniczników. Ponadto tego typu ograniczniki stanowią zabezpieczanie przed przepięciami łączeniowymi. Ograniczniki przepięć typu „1+2” instaluje się przed licznikiem, chroniąc tym samym układ pomiarowy.

Dane techniczne:

Klasa ochrony: B+C (I+II),

Ilość pól: 2,

Prąd próbny In: 30kA,

Prąd MAX Imax: 60kA,

Iimp: 6kA,

Uc: 385V,

Up: <1,5kV,

Temperatura pracy: -40°C - +80°C,

Czas reakcji: <25 ns,

Wilgotność pracy: 30% - 90%,

Dobezpieczenie: 125A,

Obciążalność styków sygnałowych: 36V AC , 1A.

Certyfikat CE, EN-61643-11

Warunki montażu i pracy:

Wilgotność względna powietrza nie przekracza 95%,

Nachylenie płaszczyzny pionowej ogranicznika nie powinna być większa niż 5°.

Nie należy montować urządzenia w miejscu podatnym na wstrząsy i wibracje.

Radzimy poddawać ograniczniki okresowej kontroli – co dwa lata ich użytkowania lub po każdym bezpośrednim wyładowaniu atmosferycznym.

Ograniczniki przepięć wykorzystują połączenie przewodów miedzianych 6,0 ~ 25 mm 2;

Instalacja na szynę TH35.

Ochronniki przepięć wyposażone są w wizualny wskaźnik działania:

zielony – ochrona,

czerwony – brak ochrony.
