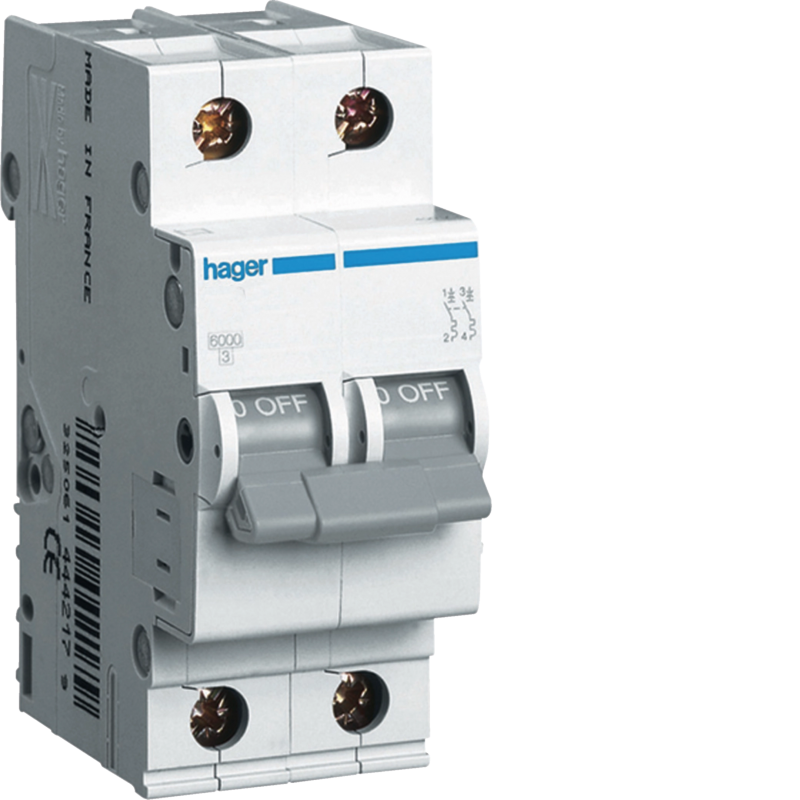

Wyłącznik nadmiarowo prądowy nadprądowy 2P C 20A 6kA AC MCN220E HAGER

Wyłącznik instalacyjny (wyłącznik nadmiarowo-prądowy, wyłącznik instalacyjny typu DS nazywany też potocznie eską) – to element instalacji elektrycznej, którego zadaniem jest przerwanie ciągłości obwodu, gdy prąd płynący w tym obwodzie przekroczy wartość bezpieczną dla tego obwodu. Wyłączniki te przeznaczone są do sterowania i zabezpieczeń przed skutkami przetężeń (przeciążeń i zwarć) obwodów odbiorczych instalacji oraz urządzeń elektrycznych w gospodarstwach domowych i innych.

Wyłączniki instalacyjne mogą być również używane sporadycznie jako wyłącznik główny obwodu.

Wykonanie zgodnie z normą IEC/EN 60898-1. Celem poprawy bezpieczeństwa użytkowania wyposażony w czytelny wskaźnik zadziałania.

Wyłącznik instalacyjny może być montowany wyłącznie przez osoby uprawione.

Przed montażem należy odłączyć zasilanie.

Wyłącznik instalacyjny zapewnia bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów.

SPECYFIKACJA:

Prąd elek­tryczny

Prąd znamio­nowy: 20 A

Archi­tek­tura

Układ biegunów: 2P

Charak­terystyka wyzwalania: C

Napięcie

Napięcie znamio­nowe łącze­niowe Ue (AC): 400 - 400 V

Typ napięcia zasilania: AC

Napięcie znamio­nowe izolacji Ui: 500 V

Znamio­nowe napięcie udarowe Uimp: 4000 V

Często­tliwość

Często­tliwość: 50 - 60 Hz

Rodzaj połączenia

Prze­krój wejścia i wyjścia ze śrubami, dla prze­wodów litych: 1 - 35 mm²

Prze­krój poprzeczny wejścia i wyjścia ze śrubami dla prze­wodów elastycz­nych: 1 - 25 mm²

Prze­krój poprzeczny wejścia ze śrubami, dla prze­wodów elastycz­nych: 1 - 25 mm²

Prze­krój poprzeczny wejścia ze śrubami, dla prze­wodów litych: 1 - 35 mm²

Instalacja, montaż

Nomi­nalny moment dokręcania: 2,80 - 2,80 Nm

Typ połączenia dolnego aparatury modu­łowej: bicon­nect

Typ połączenia górnego aparatury modu­łowej: Zacisk śrubowy

Możliwość montażu 360°: Tak

Bezpie­czeń­stwo

Klasa ochrony przed wnika­niem (IP): IP20

Wymiary

Wyso­kość: 83 mm

Szero­kość: 35 mm

Głębo­kość: 70 mm
