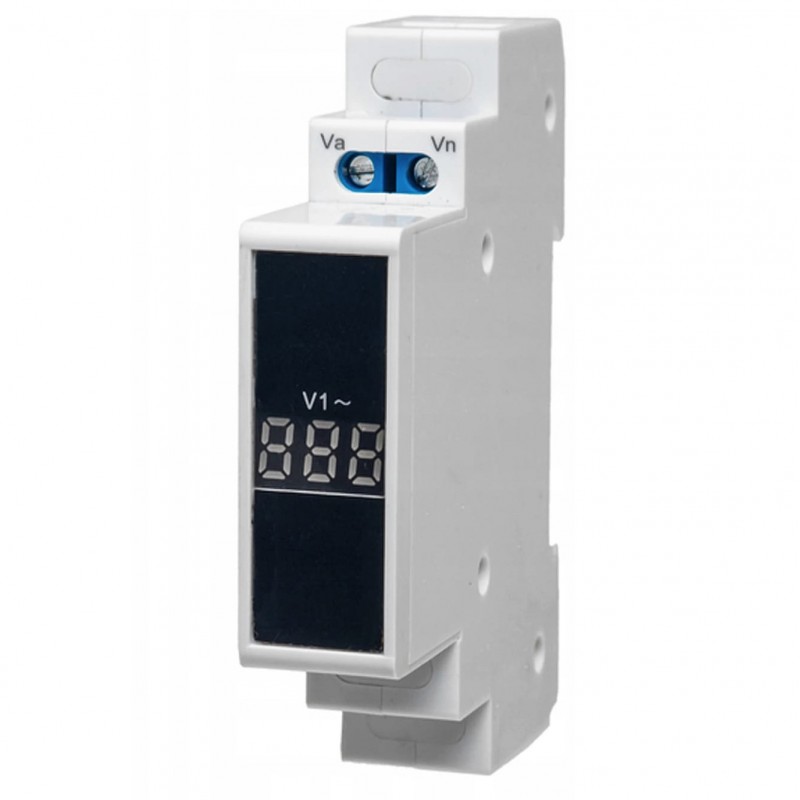

Wskaźnik Napięcia 1F Cyfrowy Na Szynę 80-500V PSMV/1

Wskaźnik napięcia trójfazowy, modułowy, cyfrowy woltomierz, o zakresie pomiaru 80 ~ 500V AC, montowany na szynę.

Wskaźnik przeznaczony do pomiaru napięcia sieciowego. Wskazania dla prądu o przebiegach innych niż sinusoidalne, mogą znacznie odbiegać od rzeczywistości, np. kiedy źródłem jest fotowoltaika.

DANE TECHNICZNE:

Typ: 3 fazowy LED cyfrowy woltomierz,

Zaciski: 3 fazy 3L+3N,

Kolor podświetlenia: czerwony, zielony,

Mierzone napięcie: AC 80V~500V,

Częstotliwość znamionowa: 50/60 Hz,

Pobór prądu: ≤ 20mA,

Dokładność pomiaru: 1.0,

Szybkość pomiaru: > 200MS/czas,

Stopień szczelności: IP20,

Wytrzymałość elektryczna: ≥ 15000 godzin,

Temperatura otoczenia (przy średniej dziennej ≤ 35°C): - 5°C ~ +40°C,

Temperatura przechowywania: - 25°C ~ +70°C,

Wilgotność powietrza: 10 - 80% (bez kondensacji),

Ciśnienie robocze: 80~160 Kpa,

Przekrój przewodów przyłączeniowych: 1.5 mm²,

Montaż: na szynę DIN EN60715 35 mm (na zacisk).

Modułowy wskaźnik napięcia służy do pomiaru wartości napięcia w sieci trójfazowej.

Wartość pomiaru wskazywana jest, za pomocą wskaźnika cyfrowego - osobny wyświetlacz dla każdej fazy, który wyświetla aktualną wartość napięcia.

Wyświetlacz LED wskazuje mierzone wartości i pozwala użytkownikowi na szybki graficzny odczyt aktualnych wartości w czasie rzeczywistym.

Miernik montowany jest na standardowej szynie TH35.

Urządzenie to sprawdza się we wszystkich gałęziach przemysłu jak również w zastosowaniu w domowej rozdzielni Przydatny jest wszędzie tam, gdzie wymagany jest szybki pomiar aktualnych wartości napięcia sieci.

WAŻNE!

Miernik należy podłączyć wg schematu poniżej.
