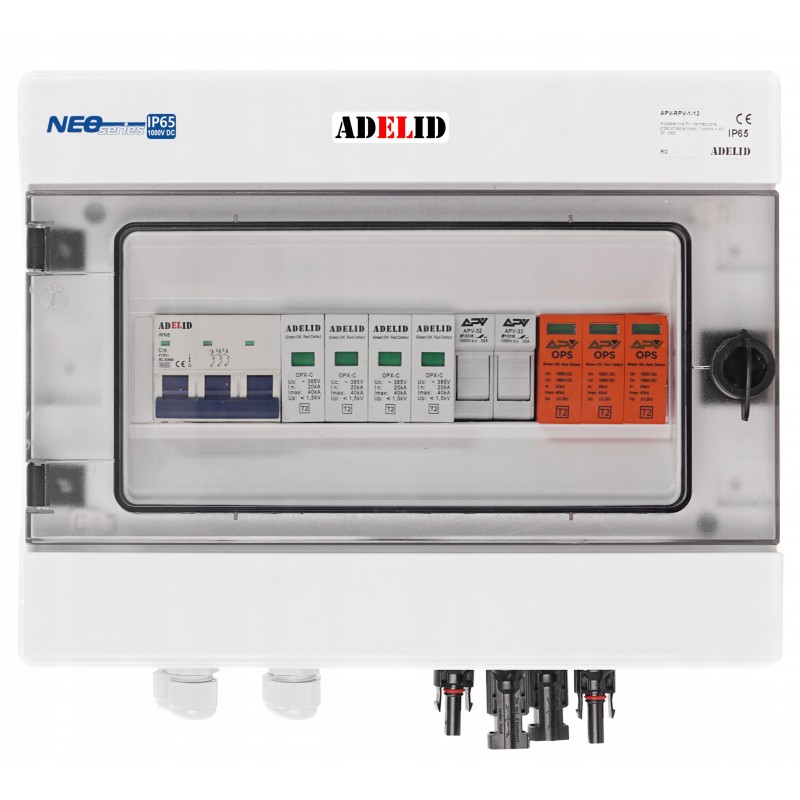

Rozdzielnica PV, hermetyczna, przeciprzepięciowa, 1 obwód APV_RPV_1_12

Zestaw - rozdzielnica fotowoltaiczna natynkowa, jeden string, 1000V DC 32A IP65

Zabezpieczenie instalacji PV przed przeciążeniami i skutkami zwarć w systemach fotowoltaicznych prądu stałego DC. W pełni okablowana, gotowa do podłączenia.

Produkt okablowany przewodami solarnymi 6,00 mm2 oraz LGY według norm.

Rozdzielnica posiada wyprowadzone dławiki kablowe oraz złączki MC4.

Możliwość bezpiecznej wymiany zużytej  wkładki warystorowej bez odłączania urządzenia.

Obudowa rozdzielnicy na 12 modułów, natynkowa, o szczelności IP65, z drzwiami transparentnymi.

Polecamy pełny wachlarz produktów, niezbędnych podczas montażu instalacji PV:

W skład zestawu wchodzą:

1x Szczelną obudowę natynkowa, 12 modułowa, z drzwiami transparentnymi i listwą N+PE, szynę TH35,

1x ogranicznik przepięć APV, 3P klasy C [T2], 1000V DC, 32A,

1x rozłącznik bezpiecznikowy APV 2P 10x38 1000V DC, z dwoma wkładkami topikowymi,

1x ochronnik przepięć OPX 4P, klasy C,

1x wyłącznik nadprądowy WN6 3P, "C" 16A

2x dławik kablowy PG 11, na przewód 5-10 mm,

2x dławik kablowy PG 16, na przewód 10-14 mm,

2x konektor złącze do rozdzielnic MC4-PM,

4x gumowa zaślepka

Rozdzielnica jest okablowana i gotowa do wpięcia do sieci.

Czytelny podgląd stanu,

Łatwy dostęp oraz wymiana zużytych  wkładek warystorowyh bez odłączania urządzenia.

Idealny zestaw do sieci fotowoltaicznej.

Charakterystyka obudowy ABS:

Stopień ochrony: IP65,

Ilość modułów: 12,

Wyposażenie: szyny TH35, Z+N oraz śruby montażowe,

Montaż: natynkowy,

Drzwi: uchylne w lewo, transparentne,

Osłabienia dla łatwego wprowadzenia przewodów,

Obudowa w kolorze białym.

Wymiary: 330 x 260 x 138 mm [szer.xwys.xgł.]

Charakterystyka ochronników przepięć APV 3P klasy C [T2] 1000V DC 32A

Ochronniki przepięć T2 służą do ochrony instalacji fotowoltaicznych- typ TN, TT, przed napięciami indukowanymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne.  Wyposażone są  w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).

Ograniczniki posiadają właściwości, które ułatwiają ich instalowanie i eksploatację.

Dane techniczne:

Klasa ochrony: T2,

Ilość pól: 3,

Wymagane zabezpieczenie: 32A,

Napięcie znamionowe Un: 1000V DC,

Napięcie stałej pracy Uc: 1060V DC,

Prąd próbny In: 20kA

Prąd MAX Imax: 40kA

Up: <3.2 kV,

Temperatura otoczenia pracy: -30/+50°C,

Przyłącza max: 35 mm2,

Wymiary: 54x94x62 mm (szer.xwys.xgł.),

Montaż: szyna 35 mm,

Szczelność: IP20,

Certyfikat CE

Charakterystyka ochronnika przeciwprzepięciowego 4-polowego, 3-fazowego, klasy C.

Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego.

Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

Dane techniczne:

Klasa ochrony: C (II)

Ilość pól: 4

Prąd próbny In: 20kA

Prąd MAX Imax: 40kA

Uc: 385V

Up: <1,2kV

Certyfikat CE.

Charakterystyka rozłącznika bezpiecznikowego 2P 10x38 1000V DC

Podstawa bezpiecznikowa wyposażona w dwie wkładki topikowe gPV. Do zastosowania w systemach fotowoltaicznych.

Dane techniczne:

Ilość pól: 2,

Wielkość wkładki bezpiecznikowej: 10.3 x 38 mm,

Prąd maksymalny: 32A,

Maksymalne napięcie robocze: 1000V,

Rodzaj napięcia: DC,

Częstotliwość: 50/60 Hz,

Temperatura pracy: -25 to 50 °C,

Wymiary: 36x78x60 mm (szer.xwys.xgł.),

Montaż: szyna 35 mm,

Szczelność: IP20,

Certyfikat CE

Charakterystyka wyłącznika nadprądowego, 3-polowego "C" 16A.

Indeks: WN6 3P C16A

Funkcje:

Ochrona obwodów przeciw prądom występującym w trakcie przeciążenia,

Ochrona obwodów przeciw zwarciom,

Odłączanie.

Dane techniczne:

Napięcie znamionowe: 230/400V AC ,

Częstotliwość znamionowa: 50/60 Hz ,

Charakterystyka wyzwalania: C,

Prąd znamionowy (A): 16,

Ilość modułów: 3,

Znamionowa zwarciowa zdolność łączeniowa: 6kA.

Certyfikat CE
