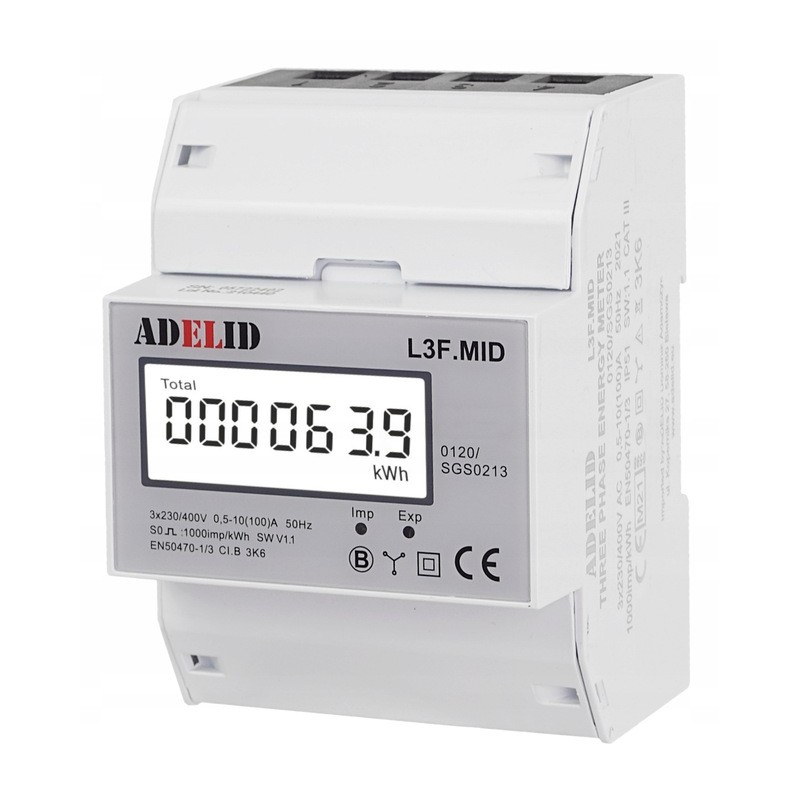

Licznik Podlicznik Energii Trzyfazowy MID DIN L3F.MID

Nowy Licznik, podlicznik energii elektrycznej, 3-fazowy MID 3x 10(100)A Miernik poboru energii elektrycznej NA SZYNĘ DIN, 3-fazowy.

Licznik trzyfazowy L3F, z wyświetlaczem LCD, służący do wskazywania pobieranej energii elektrycznej prądu przemiennego 3-fazowego, z dokładnością w klasie 1/B.

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii w fazie sygnalizowany jest miganiem diody LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD.

Produkt jest zgodny z Unijną Dyrektywą 2014/32/EU, nazywaną dyrektywą MID – Measuring Instrument Directive (dyrektywa mająca na celu ujednolicenie standardów odczytów urządzeń pomiarowych dzięki czemu mamy możliwość rozliczeń na podstawie danych z liczników).

L3F.MID - pomiar energii czynnej (kWh)

Dane techniczne:

Napięcie znamionowe (Un): 230V400V AC (3~),

Zakres pomiarowy napięcia: 80% ~ 120% Un,

Prąd bazowy (Ib): 10A,

Prąd maksymalny (Imax): 100A,

Prąd minimalny (Imin): 0,5A,

Zakres prądu pracy: 0,4% Ib-Imax,

Przeciążenie prądowe: 30 Imax przez 0,01s,

Częstotliwość znamionowa: 50 Hz,

Pobór własny: ≤ 2W/10VA na fazę,

Wyjście impulsowe: 1000imp/kWh,

Maksymalny odczyt: 99999,9 kWh,

Dokładność pomiaru: EN 50470-1/3, IEC 62053-21

Wilgotność podczas pracy: ≤ 90%,

Wilgotność podczas magazynowania: ≤ 95%,

Temperatura podczas pracy: -25°C/+ 55°C,

Temperatura podczas magazynowania: -40°C/+ 70°C,

Stopień ochrony: IP51,

Środowisko mechaniczne: M1,

Klasa izolacji licznika w obudowie: II,

Środowisko elektromagnetyczne: E2,

Właściwości izolacyjne:

Napięcie udarowe AC: 4kV dla 1 min,

Impulsowe napięcie udarowe: 6kV-1.2µS.

Schemat podłączenia:

1/5      L1  WE/WY

2/6      L2  WE/WY

3/7      L3  WE/WY

4/8      N

- ᴨ +    Wyjście impulsowe

Dzięki wyposażeniu licznika w dodatkowe wyjście impulsowe, istnieje możliwość podłączenia urządzenia zliczającego.

Wymiary urządzenia:

A: 100 mm

B: 35 mm

C: 72 mm

D: 66 mm

E: 45 mm

Waga: 0,2 kg.

Montaż na szynie DIN:

A: 35 mm.

NALEŻY PAMIĘTAĆ O WŁAŚCIMYM, ZGODNYM Z INSTRUKCJĄ UŻYTKOWANIU URZĄDZENIA.

należy używać jedynie narządzi izolowanych, podczas montażu,

wszystkie prace montażowe należy wykonywać po wyłączeniu napięcia,

licznik powinien być umieszczony w suchym pomieszczeniu,

po zamontowaniu licznika należy założyć pokrywy ochronne,

urządzenie należy chronić przed wstrząsami oraz upadkiem.
