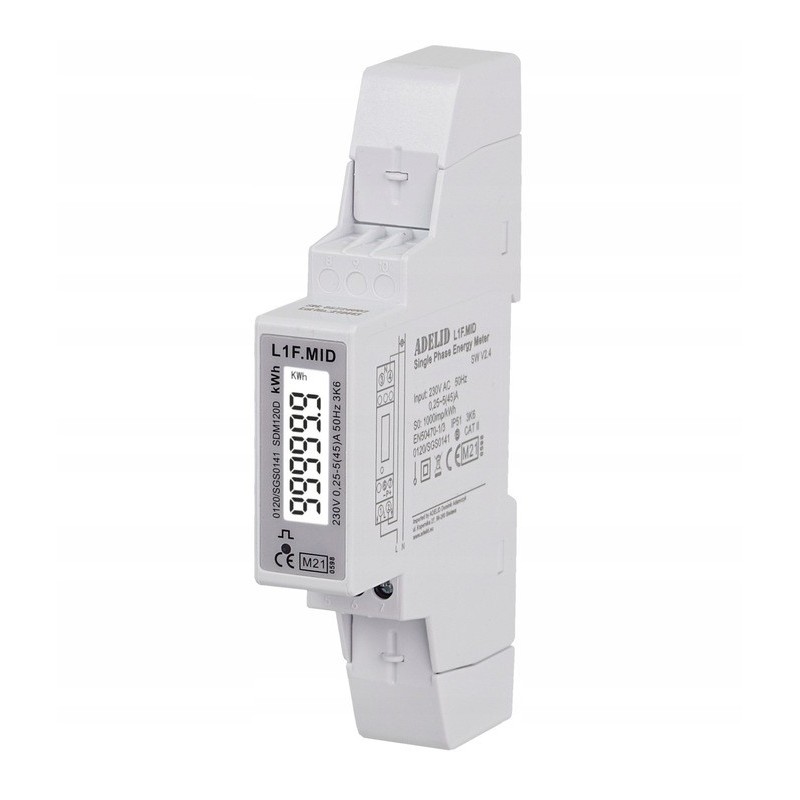

Licznik Podlicznik Energii Jednofazowy MID DIN L1F.MID

Licznik, podlicznik prądu energii elektrycznej, 1-fazowy MID 45A 50/60Hz

Licznik jednofazowy L1F, z wyświetlaczem LCD, służący do wskazywania pobieranej energii elektrycznej prądu przemiennego jednofazowego z dokładnością w klasie 1/B.

Służy do bezpośredniego pomiaru mocy czynnej w układzie jednofazowym.

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii w fazie sygnalizowany jest miganiem diody LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD.

Produkt jest zgodny z Unijną Dyrektywą 2014/32/EU, nazywaną dyrektywą MID – Measuring Instrument Directive (dyrektywa mająca na celu ujednolicenie standardów odczytów urządzeń pomiarowych dzięki czemu mamy możliwość rozliczeń na podstawie danych z liczników).

Dane techniczne:

Napięcie znamionowe (Un): 230V AC,

Zakres pomiarowy napięcia: 176 ~ 247V AC,

Prąd bazowy (Ib): 5A,

Prąd maksymalny (Imax): 45A,

Prąd minimalny (Imin): 0,25A,

Zakres prądu pracy: 0,4% Ib-Imax,

Przeciążenie prądowe: 30 Imax przez 0,01s,

Częstotliwość znamionowa: 50 Hz,

Pobór własny: ≤ 1W/8VA,

Wyjście impulsowe: 1000imp/kWh,

Maksymalny odczyt: 99999,9 kWh,

Dokładność pomiaru: EN 50470-1/3, IEC 62053-2

Wilgotność podczas pracy: ≤ 90%,

Wilgotność podczas magazynowania: ≤ 95%,

Temperatura podczas pracy: -25°C/+ 55°C,

Temperatura podczas magazynowania: -40°C/+ 70°C,

Stopień ochrony: IP51,

Czas uruchomienia: 3 sekundy

Środowisko mechaniczne: M1,

Klasa izolacji licznika w obudowie: II,

Środowisko elektromagnetyczne: E2,

Właściwości izolacyjne:

Napięcie udarowe AC: 4kV dla 1 min,

Impulsowe napięcie udarowe: 6kV-1.2µS.

UWAGA!

Wyjście impulsowe powinno zostać podłączone zgodnie z zamieszczonym schematem.

Należy szczególnie zwrócić uwagę na polaryzację napięcia (+,-).

Napięcie (Ui): 5-27V DC,

Prąd (Imax): 27mA DC.

Schemat podłączenia:

Zacisk 1: L- WE

Zacisk 2: L- WY

Zacisk 3 & 4: N

Zacisk 6 & 7: Wyjście impulsowe.

Dzięki wyposażeniu licznika w dodatkowe wyjście impulsowe, istnieje możliwość podłączenia urządzenia zliczającego.

Wymiary urządzenia:

A: 119 mm

B: 35 mm

C: 62 mm

D: 45 mm

E: 17,5 mm

Waga: 0,1 kg.

Montaż na szynie DIN:

A: 35 mm.
